DESCRIPCIÓN DE FUNCIONAMIENTO DEL EQUIPO MINOR STANDARD Y PLUS

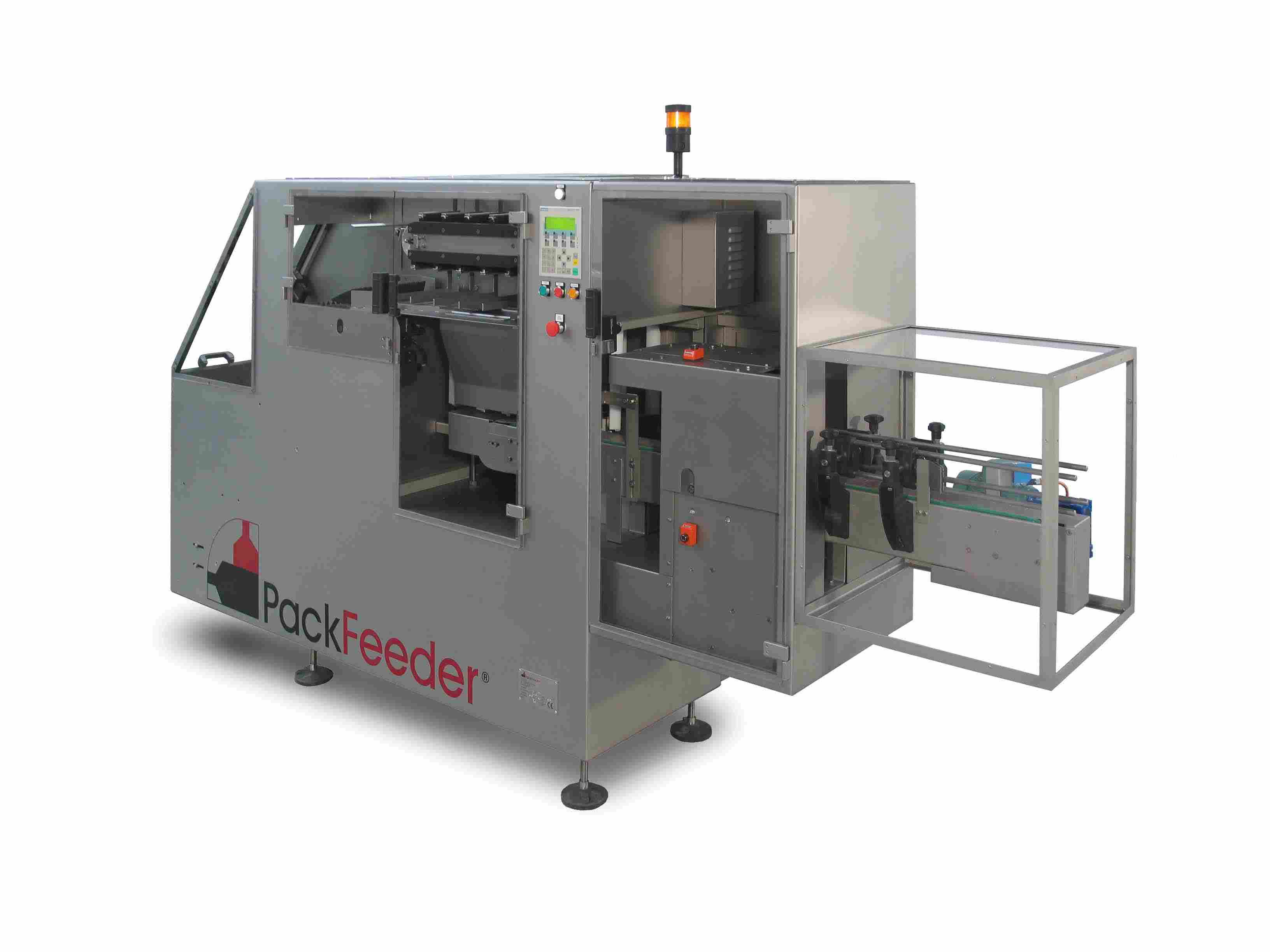

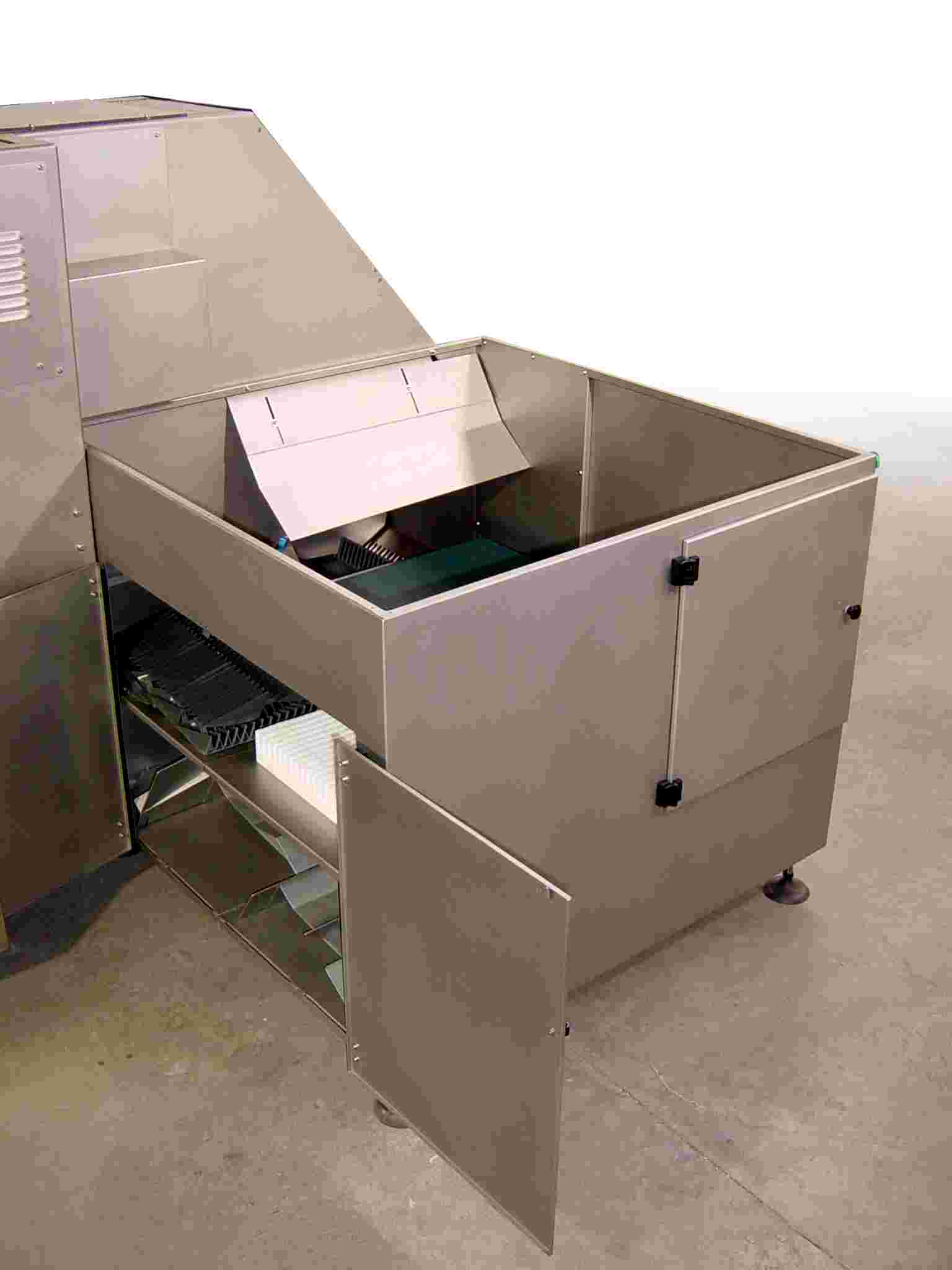

Los envases son almacenados en una tolva de 600 Litros de capacidad en Inox 304 que incluye dosificador por banda, con motor independiente controlado por un detector de presencia de envases en el elevador. Sistema antibóvedas con control por PLC OMRON Opcionalmente se puede suministrar una tolva de mayor capacidad. Altura de carga de la tolva 1012 ± 50 mm
Gracias a la separación entre tolva de recepción y elevador, éste trabaja siempre con un nivel mínimo de envases, a fin de evitar roces entre ellos por acumulación excesiva. Dicho elevador realiza la preselección del envase mediante unas palas universales e intercambiables que lo conducen en posición transversal abatida hasta la zona de selección.

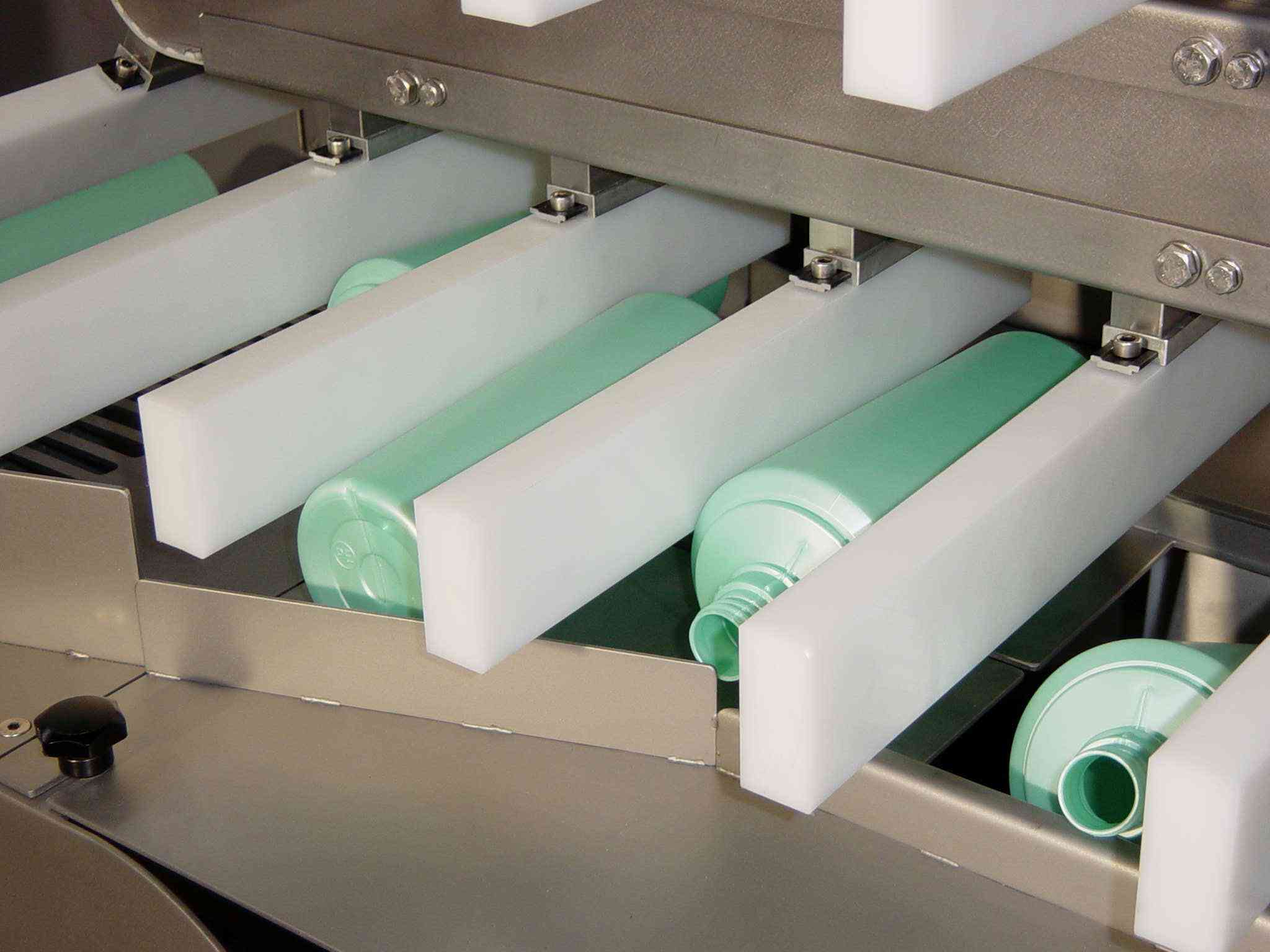

La selección de posición es realizada por dos guías que determinan la situación del cuello del envase. El avance del envase por la zona de selección se efectúa mediante un transportador de palas que realiza la transferencia desde el elevador hasta el punto de caída a la zona de posicionado.

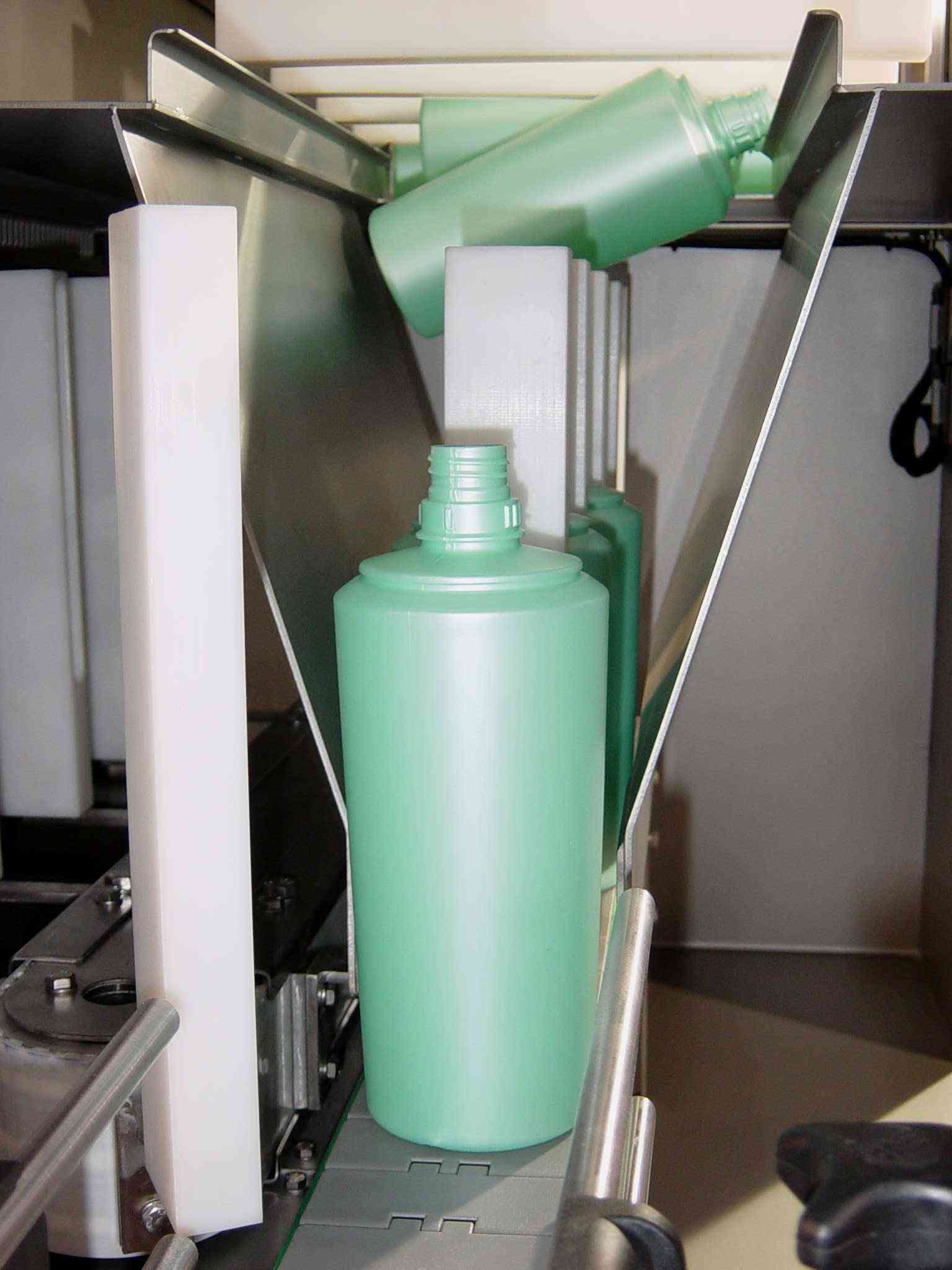

Posicionado vertical La caída del envase desde la zona de selección, es controlada por dos paredes inclinadas en forma de embudo, solidarias a las guías de selección. Durante su caída, el envase sigue avanzando gracias a unos empujadores intercambiables que se desplazan linealmente por el interior del embudo, siendo estabilizado por éstos sobre el transportador de salida.
Salida de envases El transportador de salida de envases, está formado por un bastidor en acero Inox y cadena standard Delrin. La tracción de la cinta está controlada por un variador electrónico de velocidad sincronizado con la velocidad del posicionador. Se incluye célula de exceso de acumulación de envases.
Datos técnicos generales Consumo de aire comprimido: NO Altura cinta de salida: 900 ± 50 mm Dimensiones posicionador: Largo 1900 mm Ancho 1400 mm Alto 1570 ± 50 mm Chasis máquina en construcción integral Inox 304 Altura de carga en tolva: 1012 ± 50 mm
Equipo eléctrico STANDARD: Potencia instalada: Motor máquina 1,1 Kw Motor cinta 0,2 Kw Motor tolva 0,1 Kw Control general de máquina mediante PLC OMRON Regulación de velocidad por variador de frecuencia OMRON. Detector de presencia de envases en elevador SICK. Detector de exceso acumulación en cinta de salida SICK. Micros de seguridad en puertas de acceso SCHMERSAL. Todos los conjuntos móviles disponen de embragues de seguridad con detectores de paro en caso de bloqueo. Potencia voltaje 380 V III +N+T 50 Hz Tensión de maniobra 24 V. Protección IP55
Para mas informacion, pude bajar los archivos .pdf en los siguientes links: Planos de implantacion:
|
